TIPOS DE LENTES Y ESPEJOS

¿Qué son?

Una lente es un sistema óptico centrado formado por dos dioptrios de los cuales uno, por lo menos, acostumbra a ser esférico, y dos medios externos que limitan la lente y tienen el mismo índice de refracción.

Si el grosor de la lente es despreciable, comparándolo con los radios de curvatura de las caras que la forman, recibe el nombre de lente delgada.

Desde el punto de vista óptico cada cara es un dioptrio.

Tipos

Según su forma las lentes delgadas pueden ser convergentes y divergentes.

Convergentes: son más gruesas en el centro que en los extremos. Se representan esquemáticamente con una línea con dos puntas de flecha en los extremos.

Según el valor de los radios de las caras pueden ser: biconvexas (1), plano convexas (2) y menisco convergente (3).

Divergentes: Son más delgadas en la parte central que en los extremos. Se representan esquemáticamente por una línea recta acabada en dos puntas de flecha invertidas.

Según el valor de los radios de las caras (que son dioptrios) pueden ser: bicóncavas (4), plano cóncavas (5) y menisco divergente (6).

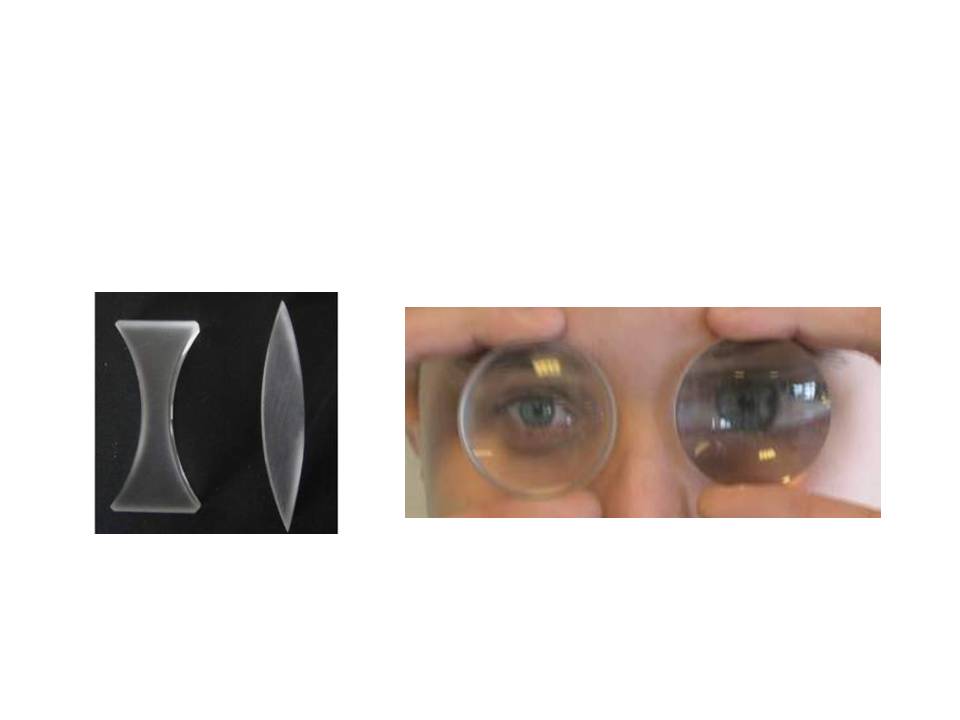

  En esta foto vemos dos lentes de las que existen en los laboratorios de óptica.

Elementos de las lentes

Una lente está compuesta por dos superficies esféricas, cada una con su centro de curvatura. La línea que une los centros de curvatura se llama eje principal.



 El centro geométrico de la lente es el Centro óptico, O.

Centro de curvatura, C y C', son los centros de las superficies que forman sus caras.

Todas las rectas que pasan por el Centro óptico son ejes secundarios.

  Foco principal imagen en las lentes convergentes es el punto situado sobre el eje en el que inciden los rayos que vienen paralelos al eje principal.

En las lentes divergentes es el punto del eje del que parecen diverger los rayos que vienen del infinito después de atravesarla.

Existe un foco objeto y un foco imagen. ¿Podrías definirlos? ¿Cómo salen de la lente los rayos que parten del foco objeto?

Las distancias focales son las distancias entre el foco principal y el centro óptico.

¿REFLEXIÓN O REFRACCION ?

Reflexión

La reflexión es el cambio en la dirección de un rayo de luz cuando este no logra traspasar la interfaz entre dos medios.

Se trata de un fenómeno característico de la propagación por ondas, que se produce cuando un rayo choca contra una superficie formando un ángulo con la normal, llamado ángulo de incidencia, y es rechazado en una dirección dada por el ángulo de reflexión.

El rayo incidente, el rayo reflejado y la normal a la superficie pertenecen al mismo plano. En caso de que el rayo incida perpendicularmente es reflejado en la misma dirección de incidencia.

El fenómeno de la reflexión ocurre con la luz visible, con las ondas sonoras, con las microondas, con los rayos X, etc., pero las modalidades con las que se manifiestan son diferentes al variar la longitud de onda de la radiación incidente.

Aunque los ángulos de incidencia y reflexión son iguales, si la superficie es cóncava los distintos rayos tenderán a juntarse mientras que, si es convexa, a separarse. Mediante este principio se construyen los telescopios de reflexión.

Refracción

La refracción es el fenómeno que se presenta en un rayo sonoro o luminoso cuando incide oblicuamente sobre la superficie de separación de dos medios, y en virtud del cual el rayo cambia de dirección y velocidad.

Cuando un rayo luminoso incide sobre la superficie que separa dos medios, por ejemplo el aire y el agua, parte de la luz incidente se refleja, mientras que la otra parte se refracta y penetra en el segundo medio. Aunque el fenómeno de la refracción se aplica fundamentalmente a las ondas luminosas los conceptos son aplicables a cualquier onda incluyendo las ondas electromagnéticas.

Se cumplen entonces las leyes deducidas por Huygens que rigen todo el movimiento ondulatorio:

- El rayo incidente, el reflejado y el refractado se encuentran en el mismo plano.

- Los ángulos de incidencia y reflexión son iguales, entendiendo por tales los que forman respectivamente el rayo incidente y el reflejado con la perpendicular a la superficie de separación trazada en el punto de incidencia.

La velocidad de la luz depende del medio que atraviese, por lo que es más lenta cuanto más denso sea el material y viceversa. Por ello, cuando la luz pasa de un medio menos denso (aire) a otro más denso (cristal), el rayo de luz es refractado acercándose a la normal y por tanto, el ángulo de refracción será más pequeño que el ángulo de incidencia. Del mismo modo, si el rayo de luz pasa de un medio más denso a uno menos denso, será refractado alejándose de la normal y, por tanto, el ángulo de incidencia será menor que el de refracción.

CENTRO DE GRAVEDAD, CENTROIDE Y CENTRO DE MASA

El centro de gravedad de un cuerpo es el punto donde se encuentra aplicada la resultante de la suma de todas las fuerzas gravitatorias que actúan sobre cada una de las partículas del mismo. Si el cuerpo es simétrico y homogéneo la resultante de todas las fuerzas gravitatorias se localizara en el centro geométrico.

Por centroide se entiende el punto donde estaría el centro ce gravedad, si el espacio vacío fuera ocupado por un cuerpo. Por ejemplo un cuadrado tiene un centroide, pero un pedazo de madera cuadrangular tiene centro de gravedad, lo mismo sucede con un tubo metálico, éste tiene centroide pero una barra metálica cilíndrica presenta centro de gravedad.

El centro de masa de un cuerpo se localiza en aquel punto en el cual para cualquier plano que pasa por el los momentos de las masas a un lado del plano son iguales a los momentos de la masa del otro lado.

Un cuerpo está en equilibrio estable  cuando al moverlo vuelve a ocupar la posición que tenia debido al efecto de la fuerza de gravedad. Cuando se mueve, su centro de gravedad sube, por ello trata de regresar  a su posición inicial.

Un cuerpo tiene equilibrio inestable  cuando al moverlo baja su centro de gravedad, por lo que trata de alejarse de su posición inicial buscando tener un equilibrio estable.

El equilibrio de un cuerpo es indiferente cuando en cualquier posición su centro de gravedad se mantiene a la misma altura, por lo cual no trata de conservar su posición original ni alejarse de ella.
